| Modelnummer: | JC2432S024R |
| Moq: | 300 |
| Prijs: | ￥42/PCS |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000pcs/day |

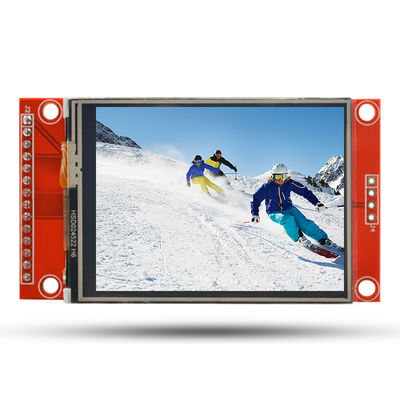

Module 2,4 van SPI LCD TFT van de 2,4 duim Weerstand biedende aanraking“ van de de vertoningsmodule van 240*320 ILI9341 TFT het Slimme de Vertoningsscherm
| Naam | Parameter |
| SKU | JC2432S024R |
| Vertoningskleur | RGB 65K-kleur |
| Aanrakingswijze | Weerstandsaanraking |
| Het schermgrootte | 2.4 (duim) |
| Type | TFT |
| Bestuurder IC | ILI9341 |
| Resolutie | 240*320 (Pixel) |
| Moduleinterface | 4-draad SPI |

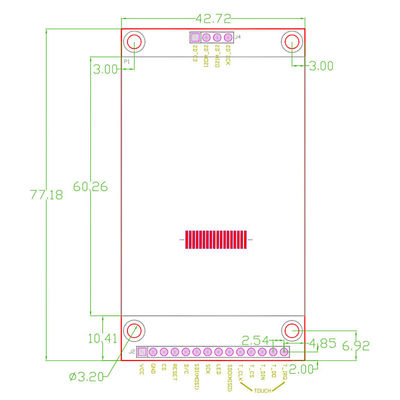

| Actief Gebied | 48.96 (L))X36.72 (W) MM. |
| Externe dimensie | 77.18 (L MM.) VAN X42.72 (W) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 3.3V |
| Visuele hoek | 12:00uur |
| Productgewicht (Pakket die bevatten) | 40 (g) |

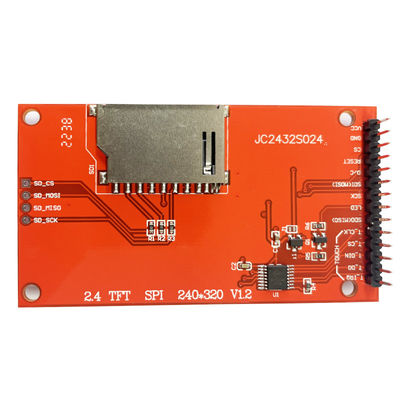

| Aantal | Pin Label | Pin Description |
| 1 | VCC | 5.0 machtsinput |
| 2 | GND | Machtsgrond |
| 3 | Cs | LCD spaander uitgezocht signaal, actieve laag |
| 4 | RUST | LCD stelde signaal, het lage terugstellen terug |
| 5 | D/C | De selectie van het controleregister |
| 6 | SDI (MOSI) | De transmissie van controlegegevens |
| 7 | SLK | Kloksignaal |
| 8 | Leiden | Backlightcontrole, verlichting op hoog niveau die, met 3.3V wordt verbonden |
| 9 | SDO (MISO) | Gelezen de gegevenssignaal van SPI bus |
| 10 | T_CLK | Het signaal van de de busklok van aanrakingsspi |
| 11 | T_CS | Het de selectiesignaal van de touch screenspaander, low-level laat toe |
| 12 | T_DIN | De businput van aanrakingsspi |
| 13 | T_DO | De busoutput van aanrakingsspi |
| 14 | T_IRQ | Het touche screen onderbreekt signaal, low level wanneer de aanraking wordt ontdekt |
