| Modelnummer: | JC2424S012N |
| Moq: | 300 |
| Prijs: | ￥42/PCS |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000pcs/day |

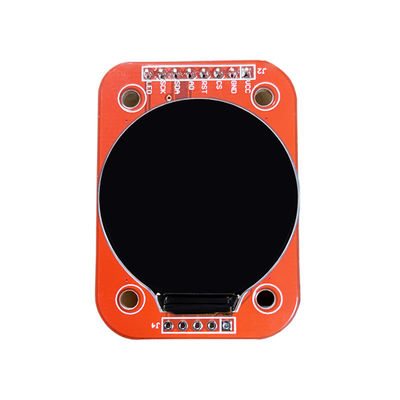

de Vertoningsmodule 1,28“ Ronde Volledige IPS 240*240 GC9A01 Bestuurder 4 van 1,28 duimtft lcd de Interface240x240 Resolutie van Draadspi
Verstrek 51 MCU, stm32 MCU, kopieer de downloadverbinding aan browser om de informatie te downloaden:
Het GC9A01-controlemechanisme steunt een maximumresolutie van 132*162 en een 48114 bytegram. Het steunt met 8 bits, ook 9 beetje, met 16 bits, en 18 de gegevensbussen van de beetjeparallelle poort. Het steunt ook 3 draad en 4 van draadspi seriële poorten. Aangezien de parallelle controle een groot aantal IO-havens vereist, gemeenschappelijkste is SPI-seriële poortcontrole. GC9A01 steunt ook 65K, RGB de kleurenvertoning van 262K, is de vertoningskleur zeer rijk, terwijl ondersteunend roterende vertoning en rolvertoning en videoplayback, vertoning op een verscheidenheid van manieren.
●het scherm van de 1,28 duimkleur, de vertoning van de steun65k kleur, toont rijke kleuren ·
●240X240 resolutie, duidelijke vertoning·
●IPS glas, hoogtepunt - meningsvertoning ·
●Het ronde vertoningsscherm, goed vertoningseffect ·
●Gebruikend de periodieke bus van SPI, neemt het slechts een paar IOs om de vertoning te verlichten·
●Gemakkelijk om het experiment met SD-geheugenkaartgroef uit te breiden·
●De normen van het militair-rangproces, het stabiele werk op lange termijn ·
●Verstrek onderliggende bestuurderstechnische ondersteuning·
| Naam | Parameter |
| SKU | JC2424S012N |
| Vertoningskleur | RGB 65K-kleur |
| Aanrakingswijze | Zonder aanraking |
| Het schermgrootte | 1.28 (duim) |
| Type | TFT |
| Bestuurder IC | GC9A01 |
| Resolutie | 240*240 (Pixel) |
| Moduleinterface | 4-draad SPI |
| Actief Gebied | 32.4 (L MM.) VAN X32.4 (W) |
| Externe dimensie | 50.0 (L MM.) VAN X36.0 (W) X3.1 (H) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 3.3V |
| Visuele hoek | IPS Hoogtepunt - mening |
| Productgewicht (Pakket die bevatten) | 13 (g) |
| Aantal | Pin Label | Pin Description |
| 1 | VCC | 5.0 machtsinput |
| 2 | GND | Machtsgrond |
| 3 | Cs | LCD spaander uitgezocht signaal, actieve laag |
| 4 | RUST | LCD stelde signaal, het lage terugstellen terug |
| 5 | A0 | De selectie van het controleregister |
| 6 | SDA | De transmissie van controlegegevens |
| 7 | CLK | Kloksignaal |
| 8 | Leiden | Verbonden met 3.3V |
