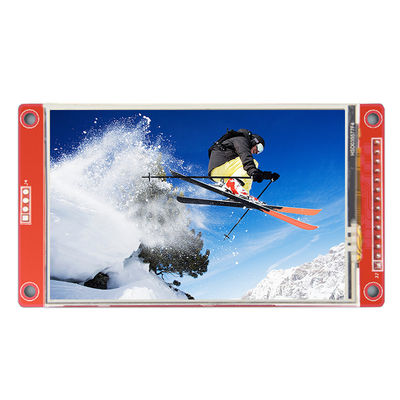

De Vertoningsmodule 3,5 van bestuurdersic ILI9488 SPI de Module van de Duim480x320 Lcd Tft Vertoning

van de Moduletft van SPI LCD TFT van de 3,5 duim Weerstand biedende aanraking de vertoningsmodule 3,5 Duim480*320 SPI Comité de Steun van Bestuurdersic ILI9488

Verstrek 51 MCU, stm32 MCU, Arduino-steekproefprogramma, kopieer de downloadverbinding aan browser om de informatie te downloaden:

Productomschrijving

De LCD kring van de modulehardware bestaat uit twee delen: een LCD kring van de vertoningscontrole en een backlight controleren kring.

De LCD kring van de vertoningscontrole wordt gebruikt om de spelden van LCD, met inbegrip van controlespelden en de spelden van de gegevensoverdracht te controleren.

De kring van de touch screencontrole kan touch screenaanraking controleren die en gecoördineerde lezing corresponderen (facultatief touch screen) raken.

De kring van de backlightcontrole wordt gebruikt om backlight te controleren om aan en uit te zijn. Natuurlijk, als backlight niet om wordt vereist worden gecontroleerd, kan de speld van de backlightcontrole direct met de 3.3V-voeding worden verbonden zonder de kring te gebruiken.

De LCD module gebruikt een communicatie van 4 draadspi methode met een bestuurder IC van ILI9488 met een resolutie van 320x480 en een (facultatieve) aanrakingsfunctie. De module omvat een LCD vertoning, backlight controleschakelschema, en het schakelschema van de touch screencontrole.

●het scherm van de 3,5 duimkleur, de vertoning van de steun65k kleur, toont rijke kleuren ·

●320X480 resolutie met facultatieve aanrakingsfunctie·

●Gebruikend de periodieke bus van SPI, neemt het slechts een paar IOs om de vertoning te verlichten·

●Gemakkelijk om het experiment met SD-geheugenkaartgroef uit te breiden·

●De normen van het militair-rangproces, het stabiele werk op lange termijn ·

●Verstrek onderliggende bestuurderstechnische ondersteuning·

Productparameters

Interfacedefinitie
