| Modelnummer: | JC1216S018N |
| Moq: | 300 |
| Prijs: | ￥24/PCS |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000pcs/day |
De LCD kring van de modulehardware bestaat uit twee delen: een LCD kring van de vertoningscontrole en een backlight controleren kring.
De LCD kring van de vertoningscontrole wordt gebruikt om de spelden van LCD, met inbegrip van controlespelden en de spelden van de gegevensoverdracht te controleren.
De kring van de backlightcontrole wordt gebruikt om backlight te controleren om aan en uit te zijn. Natuurlijk, als backlight niet om wordt vereist worden gecontroleerd, kan de speld van de backlightcontrole direct met de 3.3V-voeding worden verbonden zonder de kring te gebruiken.

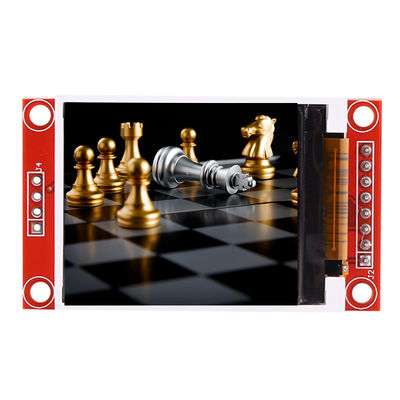

●het scherm van de 1,8 duimkleur, de vertoning van de steun65k kleur, toont rijke kleuren ·
●128X160 resolutie, duidelijke vertoning·
●Gebruikend de periodieke bus van SPI, neemt het slechts een paar IOs om de vertoning te verlichten
●Gemakkelijk om het experiment met SD-geheugenkaartgroef uit te breiden·
●De normen van het militair-rangproces, het stabiele werk op lange termijn ·
●Verstrek onderliggende bestuurderstechnische ondersteuning
| Naam | Parameter |
| SKU | JC1216S018N |
| Vertoningskleur | RGB 65K-kleur |
| Aanrakingswijze | Zonder aanraking |
| Het schermgrootte | 1.8 (duim) |
| Type | TFT |
| Bestuurder IC | ST7735S |
| Resolutie | 128*160 (Pixel) |
| Moduleinterface | 4-draad SPI |
| Actief Gebied | 35.04 (L MM.) VAN X28.03 (W) |
| Externe dimensie | 58.0 (L MM.) VAN X34.7 (W) X2.30 (H) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 3.3V |
| Visuele hoek | 12:00uur |
| Productgewicht (Pakket dat bevat) | 15 (g) |
| Aantal | Pin Label | Pin Description |
| 1 | VCC | 5.0 machtsinput |
| 2 | GND | Machtsgrond |
| 3 | Cs | LCD spaander uitgezocht signaal, actieve laag |
| 4 | RUST | LCD stelde signaal, het lage terugstellen terug |
| 5 | A0 | De selectie van het controleregister |
| 6 | SDA | De transmissie van controlegegevens |
| 7 | CLK | Kloksignaal |
| 8 | Leiden | Verbonden met 3.3V |
