| Modelnummer: | JC4827M043R |
| Moq: | 50PCS |
| Prijs: | ￥178/PCS |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000PCS/day |
1: Wijd gebruikt
2: De FLITS van steunspi
3: Ingebouwde SD-geheugenkaartgroef, de uitbreiding van de steunsd-geheugenkaart
4: Steun drie de methodes van de backlightcontrole (constant licht, GPIO-controle, PWM-controle)
5: De steun480x272 resolutie, het vertoningseffect is zeer duidelijk

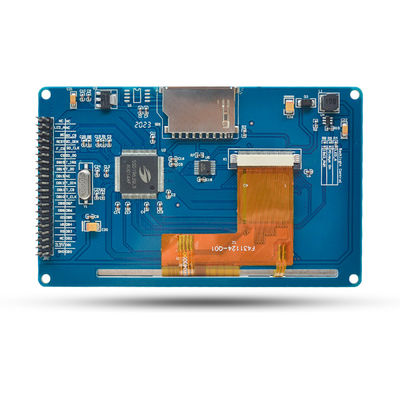

De spelden die met A en T beginnen zijn verwante spelden van het weerstand biedende touche screen;
B. De spelden aan het begin van BR zijn SD-geheugenkaart verwante spelden;
De spelden die met C en F beginnen zijn verwant met SPI-FLITS;
D. De rest is spelden met betrekking tot het LCD scherm;
E. SPI-de FLITS is niet gesoldeerd. Als u het moet gebruiken, te solderen gelieve het zelf.
1*touch het scherm
| Naam | Parameter |
| SKU | JC4827M043R |
| Vertoningskleur | RGB 565 |
| Aanrakingswijze | Weerstand biedende aanraking |
| Het schermgrootte | 4.3 (duim) |
| Type | TFT |
| Bestuurder IC | SSD1963 |
| Resolutie | 480*272 (Pixel) |
| Moduleinterface | 40PIN parallelle poort |
| Actief Gebied | 95.04 (L))X53.86 (W) MM. |
| Externe dimensie | 120 (L MM.) VAN X74 (W) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 3.3V |
| Visuele hoek | 6:00uur |
| SPELD het uit elkaar plaatsen | SPELD het uit elkaar plaatsen |
| Verbindingsmethode | 2.54 speld |
| Productgewicht (Pakket die bevatten) | 150g |
| Aantal | Pin Label | Pin Description |
| 1 | GND | Grond |
| 2 | 3.3V | 3.3V machtsinput |
| 3 | NC | Lege voeten |
| 4 | RS | Het register/de Gegevens selecteren signaal, 0: Register 1: Gegevens |
| 5 | WR | Schrijf verrichting |
| 6 | RD | Lees verrichting |
| 7 | DB8 | Gegevenshaven |
| 8 | DB9 | Gegevenshaven |
| 9 | DB10 | Gegevenshaven |
| 10 | DB11 | Gegevenshaven |
| 11 | DB12 | Gegevenshaven |
| 12 | DB13 | Gegevenshaven |
| 13 | DB14 | Gegevenshaven |
| 14 | DB15 | Gegevenshaven |
| 15 | Cs | LCD spaander uitgezocht signaal, actieve laag |
| 16 | F_CS | Uitgezochte flitsspaander |
| 17 | RUST | LCD stelde signaal, het lage terugstellen terug |
| 18 | NC | Lege voeten |
| 19 | LED_A | Het positief van de Backlightcontrole |
| 20 | NC | Lege voeten |
| 21 | DB0 | Gegevenshaven |
| 22 | DB1 | Gegevenshaven |
| 23 | DB2 | Gegevenshaven |
| 24 | DB3 | Gegevenshaven |
| 25 | DB4 | Gegevenshaven |
| 26 | DB5 | Gegevenshaven |
| 27 | DB6 | Gegevenshaven |
| 28 | DB7 | Gegevenshaven |
| 29 | T_CLK | Het signaal van de de busklok van aanrakingsspi |
| 30 | T_CS | Laat het uitgezochte signaal van de touch screenspaander, low level toe |
| 31 | T_DIN | De businput van aanrakingsspi |
| 32 | NC | Lege voeten |
| 33 | T_DO | De busoutput van aanrakingsspi |
| 34 | T_IRQ | Het touche screen onderbreekt signaal, low level wanneer er aanraking is |
| 35 | SD_DO | De outputspeld van SD-geheugenkaartgegevens |
| 36 | SD_CLK | De speld van de SD-geheugenkaartklok |
| 37 | SD_DIN | De speld van de SD-geheugenkaartgegevensinvoer |
| 38 | SD_CS | SD-geheugenkaart uitgezochte speld |
| 39 | NC | Lege voeten |
| 40 | NC | Lege voeten |
