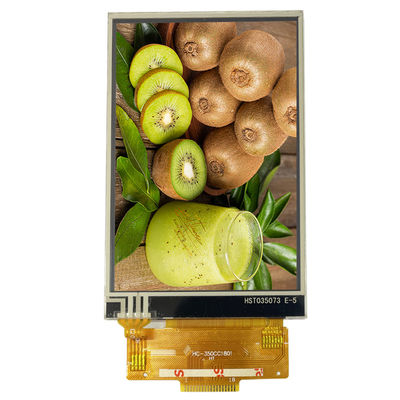

320x480 van de het Schermst7796 SPI Aanraking van 3,5 Duimtft Lcd van de Vertoningstft lcd het de Vertoningsscherm

Gedetailleerde informatie

Plaats van herkomst:

China

Grootte:

3.5inch

Resolutie:

320*480

Aanraking:

Weerstandsaanraking

Bestuurder IC:

ST7796

Visuele hoek:

TN 12:00uur

Externe dimensie:

85.5 (L MM.) VAN X54.94 (W) X3.90 (H)

Levering vermogen:

5000pcs/day

Markeren:

Productbeschrijving

3,5 het scherm van de de aanrakings320*480 ST7796 TFT LCD vertoning van de duimweerstand 3,5“ het Vertoningsscherm SPI LCD

Productomschrijving

3,5 duim 3,5“ CTC LCD ILI7796TFT LCD het Vertoningsscherm.
Gelijkstroom 3.3V van de de Vertoningsmodule ST7796 van 3,5 duimtft lcd Bestuurder 4 Draad SPI Interface320x480.
Industriële kwaliteit.
Stabiele levering op lange termijn.
Met een brede waaier van standaard en aangepaste LCD en TFT-modules, BACKLIGHT. Wij bieden aan klanten de oplossingen en de technologieën meest geschikt voor de toepassingen aan.
Onze producten zijn toegepast in een brede waaier van de industrieën met inbegrip van financiële apparaten, het materiaal van de energiemeter, controlemachines, fiscale bewerkers, draagbare apparaten, intelligente huisoplossingen, medische faciliteiten en industrieel materiaal.

Productparameters

Naam	Parameter
SKU	Jc3248a035n-1
Vertoningskleur	RGB 65K-kleur
Aanrakingswijze	Weerstandsaanraking
Het schermgrootte	3.5 (duim)
Type	TFT
Bestuurder IC	ST7796
Resolutie	320*480 (Pixel)
Moduleinterface	4-draad SPI
Actief Gebied	73.44 (L MM.) VAN X48.96 (W)
Externe dimensie	85.5 (L MM.) VAN X54.94 (W) X3.90 (H)
Werkende Temperatuur	-20℃~60℃
Opslagtemperatuur	-30℃~70℃
Werkend Voltage	3.3V
Visuele hoek	12:00uur
Productgewicht (Pakket die bevatten)	30 (g)

Aantal	Pin Label	Pin Description
1	GND	Machtsgrond
2	Het TERUGSTELLEN	LCD stelde signaal, het lage terugstellen terug
3	SCL	Kloksignaal
4	RS	De Selectie L van instructiegegevens: Instructie H: Gegevens
5	Cs	LCD spaander uitgezocht signaal, actieve laag
6	SDA	De transmissie van controlegegevens
7	SDO	De output van controlegegevens
8	GND	Machtsgrond
9	VCC	2.8~3.3V machtsinput
10	LEDA	Backlight LEIDEN positief uiterste
11	K1	Backlight LEIDEN negatief uiterste
12	K2	Backlight LEIDEN negatief uiterste
13	K3	Backlight LEIDEN negatief uiterste
14	K4	Backlight LEIDEN negatief uiterste
15	XL	Aanraking x as
16	YU	Aanrakingsy as
17	XR	Aanraking x as
18	YU	Aanrakingsy as
