| Modelnummer: | JC2432R028R |
| Moq: | 50PCS |
| Prijs: | ￥45/PCS |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000PCS/day |

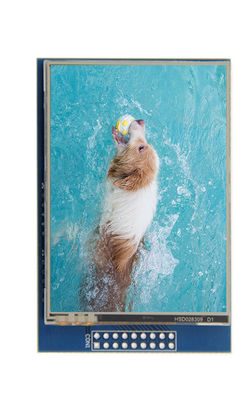

2,8 van het de Modulescherm van de duim Weerstand biedende aanraking 240*320 2,8“ TFT LCD de Vertoningsili9341 Controlemechanisme voor de Raad van Arduino UNO MEGA2560
Verstrek 51 MCU, stm32 MCU, Arduino-steekproefprogramma
Productomschrijving
| Naam | Parameter |
| SKU | JC2432R028R |
| Vertoningskleur | RGB 65K-kleur |
| Aanrakingswijze | Weerstand biedende aanraking |
| Het schermgrootte | 2.8 (duim) |
| Type | TFT |
| Bestuurder IC | ILI9341 |
| Resolutie | 240*320 (Pixel) |
| Moduleinterface | parallelle interface met 8 bits |
| Actief Gebied | 43.2*57.6 (mm) |
| De Grootte van modulepcb | 52.70*78.22 (mm) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 5V/3.3V |
| Machtsconsumptie | TBD |
| Productgewicht (Pakket dat bevat) | 44 (g) |
| Aantal | Pin Label | Pin Description |
| 1 | LCD_RST | LCD de bus stelde signaal, het lage terugstellen terug |
| 2 | LCD_CS | LCD laat het uitgezochte signaal van de busspaander, low level toe |
| 3 | LCD_RS | low level: bevel, hoog niveau: gegevens |
| 4 | LCD_WR | LCD de bus schrijft signaal |
| 5 | LCD_RD | LCD bus gelezen signaal |
| 6 | GND | Machtsgrond |
| 7 | 5V | 5V machtsinput |
| 8 | 3V3 | 3.3V de machtsinput, deze speld kan worden losgemaakt |
| 9 | LCD_D0 | LCD gegevens met 8 bits Bit0 |
| 10 | LCD_D1 | LCD gegevens met 8 bits Bit1 |
| 11 | LCD_D2 | LCD gegevens met 8 bits Bit2 |
| 12 | LCD_D3 | LCD gegevens met 8 bits Bit3 |
| 13 | LCD_D4 | LCD gegevens met 8 bits Bit4 |
| 14 | LCD_D5 | LCD gegevens met 8 bits Bit5 |
| 15 | LCD_D6 | LCD gegevens met 8 bits Bit6 |
| 16 | LCD_D7 | LCD gegevens met 8 bits Bit7 |
| 17 | SD_SS | Van de de busspaander van SD-geheugenkaartspi laat het uitgezochte signaal, low level toe |
| 18 | SD_DI | De busmosi signaal van SD-geheugenkaartspi |
| 19 | SD_DO | De busmiso van SD-geheugenkaartspi signaal |
| 20 | SD_SCK | Het signaal van de de busklok van SD-geheugenkaartspi |
