| Modelnummer: | JC1216A018N |
| Moq: | 500 |
| Prijs: | ￥15/pcs |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 5000pcs/day |

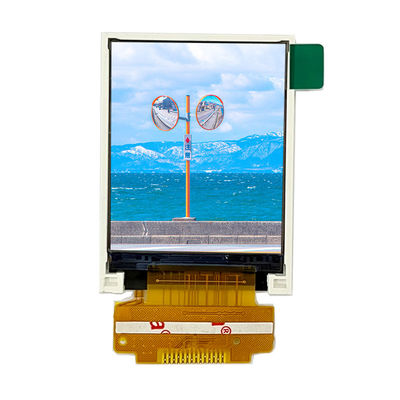

| Naam | Parameter |
| SKU | JC1216A018N |
| Vertoningskleur | RGB 65K-kleur |
| Aanrakingswijze | Zonder aanraking |
| Het schermgrootte | 1.8 (duim) |
| Type | TFT |
| Bestuurder IC | ST7735S |
| Resolutie | 128*160 (Pixel) |
| Moduleinterface | 4-draad SPI |
| Actief Gebied | 35.04 (L MM.) VAN X28.03 (W) |
| Externe dimensie | 46.70 (L MM.) VAN X34.7 (W) X2.30 (H) |
| Werkende Temperatuur | -20℃~60℃ |
| Opslagtemperatuur | -30℃~70℃ |
| Werkend Voltage | 3.3V |
| Visuele hoek | 12:00uur |
| Productgewicht (Pakket die bevatten) | 10 (g) |
| Aantal | Pin Label | Pin Description |
| 1 | NC | Lege voeten |
| 2 | GND | Machtsgrond |
| 3 | LEDK | Backlight LEIDEN negatief uiterste |
| 4 | LEDA | Backlight LEIDEN positief uiterste |
| 5 | GND | Machtsgrond |
| 6 | Het TERUGSTELLEN | LCD stelde signaal, het lage terugstellen terug |
| 7 | RS | De selectie van het controleregister |
| 8 | SDA | De transmissie van controlegegevens |
| 9 | SCL | Kloksignaal |
| 10 | VCI | 2.8~3.3V machtsinput |
| 11 | IOVCC | 2.8~3.3V machtsinput |
| 12 | Cs | LCD spaander uitgezocht signaal, actieve laag |
| 13 | GND | Machtsgrond |
| 14 | NC | Lege voeten |
