RGB de Vertoningsili6485a Bestuurder 350 Heldere het Schermmodule 40PIN van 480x272 Tft Lcd van Tft Lcd

RGB de Vertoningsili6485a Bestuurder 350 Heldere het Schermmodule 40PIN van 480x272 Tft Lcd van Tft Lcd

Modelnummer: JC4827B043N
Moq: 500
Prijs: ¥45/pcs
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 5000PCS/day
Gedetailleerde informatie
Plaats van herkomst:
China
Grootte:
4.3inch
Resolutie:
480*272
Aanraking:
Zonder aanraking
Modellen:
JC4827B043N
Bestuurder IC:
ILI6485A
Werkend voltage:
3.3V
Comité Type:
TN
Levering vermogen:
5000PCS/day
Markeren:

RGB Vertoning van 480x272 Tft Lcd

,

de Vertoningsili6485a Bestuurder van 480x272 Tft Lcd

,

Tftlcd het Schermmodule 40PIN

Productbeschrijving

4,3 duim zonder Bestuurder 350 heldere RGB de vertoningsmodule 40PIN van Touch480xRGBx272 ILI6485A van TFT lcd

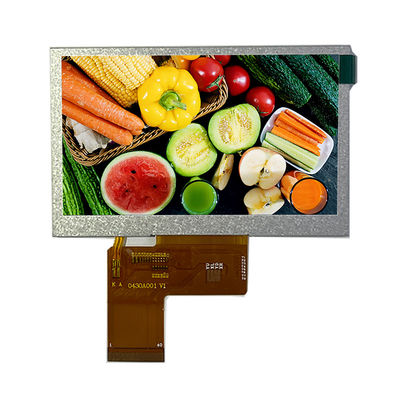

JC4827B043N is een LCD van de kleuren actieve matrijs module die amorf silicium opnemen

TFT (Dunne Filmtransistor). Het is samengesteld uit een paneel van kleurentft lcd, bestuurder IC, FPC en een achter lichte eenheid. Het gebied van de modulevertoning bevat 480X272pixels. Dit product stemt met het milieucriterium van RoHS overeen





Parameter

LCD grootte 4,3 (Diagonale) duim
LCD type TFT
Resolutie 800x480
Modulegrootte 105.45x67.2x3mm
Actief gebied 95.04x53.856mm
Pixelhoogte .
Het bekijken richting Vrij
Backlight Leiden
Bestuurder IC TBA
Opslagtemperatuur -30 tot +70





Speld
1 LEDK GELEIDE BESTUURDER Backlightkathode. -
2 LEDA GELEIDE BESTUURDER Backlightanode. -
3 GND PWR LEVERING Machtsgrond. -
4 VCC PWR LEVERING Voeding voor digitale kring. -
5-12 R0-R7 I/O De rode bus van signaalgegevens. GND/IOVCC
13-20 G0-G7 I/O De groene bus van signaalgegevens. GND/IOVCC
21-28 B0-B7 I/O De blauwe bus van signaalgegevens. GND/IOVCC
29 GND PWR LEVERING Machtsgrond. -
30 PCLK I/O Het signaal van de puntklok. -
31 DISP I/O Vertoningscontrole/reservewijzeselectie. GND/IOVCC
32 HSYNC I/O Horizontale synchronisatieinput. GND/IOVCC
33 VSYNC I/O Verticale synchronisatieinput. GND/IOVCC
34 DE I/O De gegevens laten signaal toe. GND/IOVCC
35 NC - Geen verbind. -
36 GND PWR LEVERING Machtsgrond. -
37 XL - TP verlaten signaal. -
38 Yard - TP onderaan signaal. -
39 XR - TP juist signaal. -
40 YU - TP op signaal. -
